Comprendre la vue éclatée d’un moteur Briggs & Stratton, c’est gagner en précision pour diagnostiquer une panne, entretenir efficacement son équipement ou commander la bonne pièce détachée. Derrière chaque schéma se cache tout un langage technique, qu’il devient vite indispensable de maîtriser lorsque le moteur commence à tousser ou refuse de démarrer. Bonne nouvelle : chaque détail a son importance, et c’est justement ce que ce guide complet va explorer.
| 🔧 Composant | Fonction | Pièces associées |
|---|---|---|
| 🧩 Bloc moteur | Structure principale du moteur | Cylindre, soupapes, segments |
| ⚙️ Vilebrequin | Transforme le mouvement linéaire en rotation | Roulements, volant moteur |
| 🛢️ Carburateur | Mélange air/carburant | Filtres, joints, membranes |
| 🌬️ Système de refroidissement | Empêche la surchauffe | Turbine, ailette, carénage |
| ⚡ Allumage | Déclenche l’explosion dans le cylindre | Bougie, bobine, volant magnétique |
| 📦 Filtration | Protège l’intérieur du moteur | Filtre à air, filtre à huile |
🛠️ Astuce : Utilisez la vue éclatée pour identifier rapidement les références à commander lors d’une réparation.
Vue éclatée moteur Briggs & Stratton : comprendre l’intérêt du schéma
Une vue éclatée moteur Briggs & Stratton est une représentation technique détaillée du moteur, pièce par pièce, selon l’ordre d’assemblage. Ce type de schéma est utilisé pour visualiser la position et la référence exacte des composants internes ou périphériques du moteur (culasse, carburateur, vilebrequin, tendeur, etc.).
Elle permet plusieurs choses :
- Identifier rapidement une pièce usée ou manquante sans démonter entièrement le moteur
- Commander les bonnes pièces détachées avec la référence exacte
- Suivre un plan logique de démontage et remontage
Décoder la vue éclatée d’un moteur Briggs & Stratton : les points-clés
Structure du schéma selon les séries de moteurs
Chaque moteur Briggs & Stratton est identifié par une série unique de chiffres (Ex : 450E, 500E, Intek 190cc…). Ces numéros sont cruciaux pour trouver une vue éclatée compatible : chaque série a ses propres composants, parfois proches visuellement mais incompatibles techniquement.
Les vues éclatées sont souvent accompagnées d’une liste de pièces (exploded parts list) indiquant :
- Le numéro de référence Briggs & Stratton
- Le nom technique de la pièce
- Les dimensions ou spécificités si nécessaire
« Sans le numéro exact de série moteur, il y a trop de risques de commander la mauvaise pièce. Prenez le temps de relever ces infos sur l’étiquette moteur ou la plaque signalétique. »
Outils pour bien lire un schéma moteur Briggs & Stratton
Pour tirer pleinement profit d’une vue éclatée, quelques outils peuvent faire la différence :
- Une fiche PDF interactive (souvent proposée par Briggs & Stratton eux-mêmes)
- Un catalogue pièces officiel (dispo chez les revendeurs certifiés)
- Une loupe ou un logiciel zoom haute définition pour voir les petites références
👉 Mon conseil : Si tu dois démonter plusieurs pièces simultanément, imprime la vue éclatée et colle-la sur ton établi. Entoure au fur et à mesure les parties déposées, tu éviteras les décalages au remontage.
Pièces détachées courantes sur un moteur Briggs & Stratton
Certains composants tombent plus fréquemment en panne ou s’abîment par usure naturelle. Voici un aperçu des plus recherchés :
| Composant | Rôle dans le moteur | Symptômes d’usure |
|---|---|---|

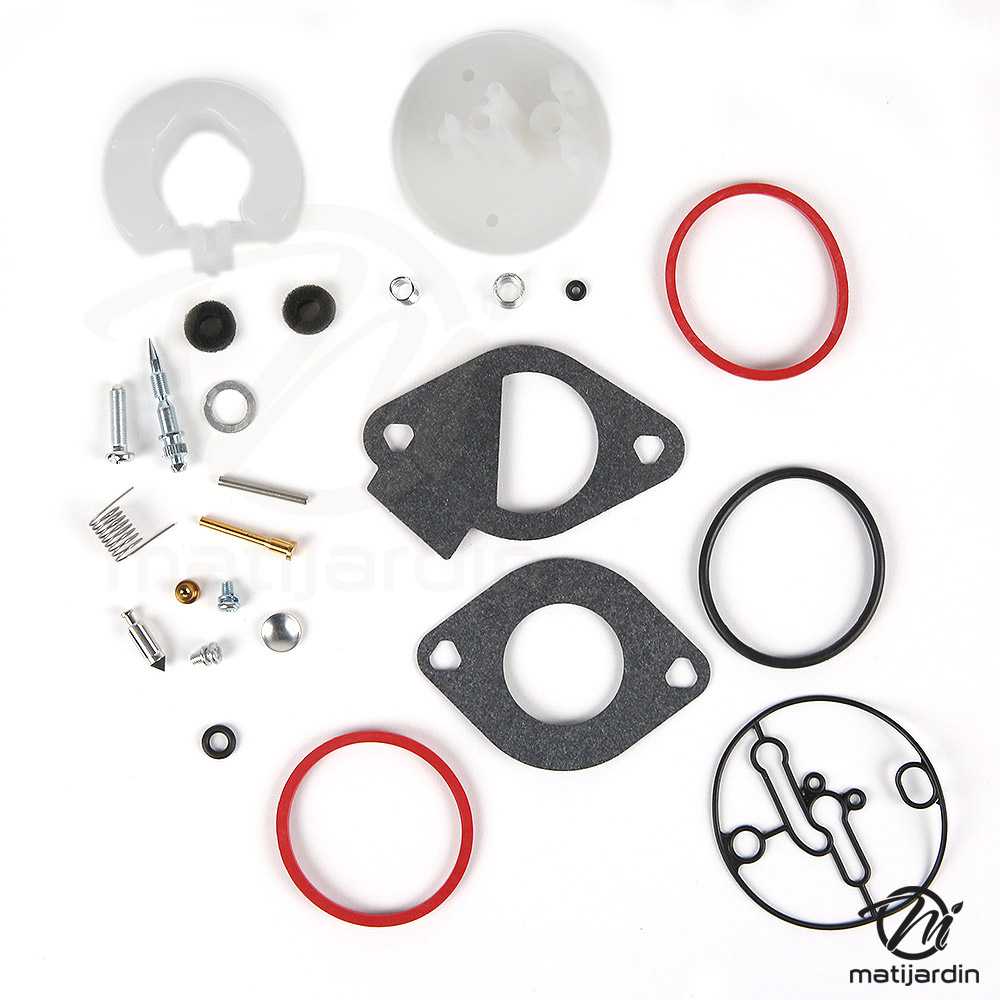

| Carburateur | Mélange air/essence | Ratés à l’accélération, démarrage difficile |
| Membrane de pompe | Soutien à l’injection de carburant | Moteur tourne mal à chaud |
| Joint de culasse | Isolation compression | Fuite d’huile, chute de puissance |
| Filtre à air | Protection contre les impuretés | Calage moteur, perte de puissance |
| Segments de piston | Compression du cylindre | Fumée bleue, consommation d’huile |
Tutoriel : démonter un moteur Briggs & Stratton à partir de la vue éclatée
Voici une ressource vidéo incontournable pour visualiser le démontage complet d’un moteur Briggs & Stratton à soupapes en tête (Over Head Valve) :
Cette vidéo détaille les étapes suivantes :
- Repérage des vis principales à retirer
- Dépôt du carter, de la culasse et du volant magnétique
- Accès au piston, segments et soupapes
💡 Astuce perso : Lorsque je démonte un moteur, je pose chaque pièce retirée sur une feuille A3 imprimée du schéma éclaté. C’est ultra visuel, et le remontage devient un jeu d’enfant.
Commander une pièce à partir d’une vue éclatée moteur Briggs & Stratton
Où trouver les références précises ?
Une fois la pièce localisée sur le schéma éclaté, il faut noter son numéro OEM (Original Equipment Manufacturer), qui ressemble souvent à un code à 6 chiffres. Ce code est utilisable sur les plateformes dédiées Briggs & Stratton ou chez les revendeurs spécialisés.
Exemples de plateformes :
- La fiche produit sur le site officiel Briggs & Stratton
- Les boutiques spécialisées petites motorisations
- Les catalogues PDF fournis avec les équipements (tondeuses, motopompes, etc.)
Attention aux équivalences non compatibles
Des pièces dites « compatibles » sont proposées à bas prix sur certains sites. Méfiance : elles ne garantissent pas toujours le bon fonctionnement. Une micro-différence d’alésage ou d’encoche peut suffire à gripper le montage.
🤓 Mon expérience : J’ai testé un kit piston non OEM sur un moteur Intek 190cc. Résultat : bruit de cognement au démarrage, usure rapide… J’ai fini par racheter la pièce d’origine.
Quand remplacer entièrement le moteur plutôt que des pièces ?
Le choix entre réparer un moteur Briggs & Stratton avec des pièces détachées et remplacer le bloc complet dépend de plusieurs indices :
- Le coût cumulé des pièces dépasse 70% de celui d’un moteur neuf
- Le carter ou la base moteur est fissuré
- Une perte de compression structurelle persistante
- L’ensemble a déjà été bricolé plusieurs fois
« Un moteur entretenu vaut mieux qu’un remplacement systématique. Mais certains signes ne mentent pas : parfois, repartir sur du neuf évite de bricoler tous les mois. »
